MT5250A是我司推出的高精度四象限源测量单元（SMU），专为半导体参数测试设计，其在 WAT（Wafer Acceptance Test，晶圆可接受性测试）中的应用，是以 PXIe 模块化平台为基础，利用该 SMU 的超高测量精度与灵活激励能力，对晶圆划片槽内测试键（Test Key）执行直流电性参数表征，实现晶圆制造工艺的精准监控与良率筛选。

       在 WAT 测试中的典型应用场景：

       1、基础 IV 特性测试：提供电压扫描激励，同步测量电流响应，生成完整 IV 曲线。应用于 MOSFET、二极管、电阻、电容等基础测试结构。

       2、关键参数提取（工艺监控核心）：

             阈值电压（Vt）：通过线性区 / 饱和区电流 - 电压关系精确计算；
             饱和电流（Idsat）：表征器件驱动能力，反映光刻与掺杂工艺质量；
             击穿电压（BV）：检测器件耐压能力，识别工艺缺陷；
             方块电阻（Rs）：评估薄膜沉积均匀性，监控蚀刻与掺杂工艺；
             接触电阻（Rc）：反映金属化工艺质量，影响器件导通性能。

        3、工艺异常检测：通过多批次晶圆参数对比，识别光刻偏移、掺杂浓度不均、薄膜厚度异常等工艺问题。飞安级电流测量能力可捕捉早期工艺缺陷，避免不良晶圆流入封装环节。

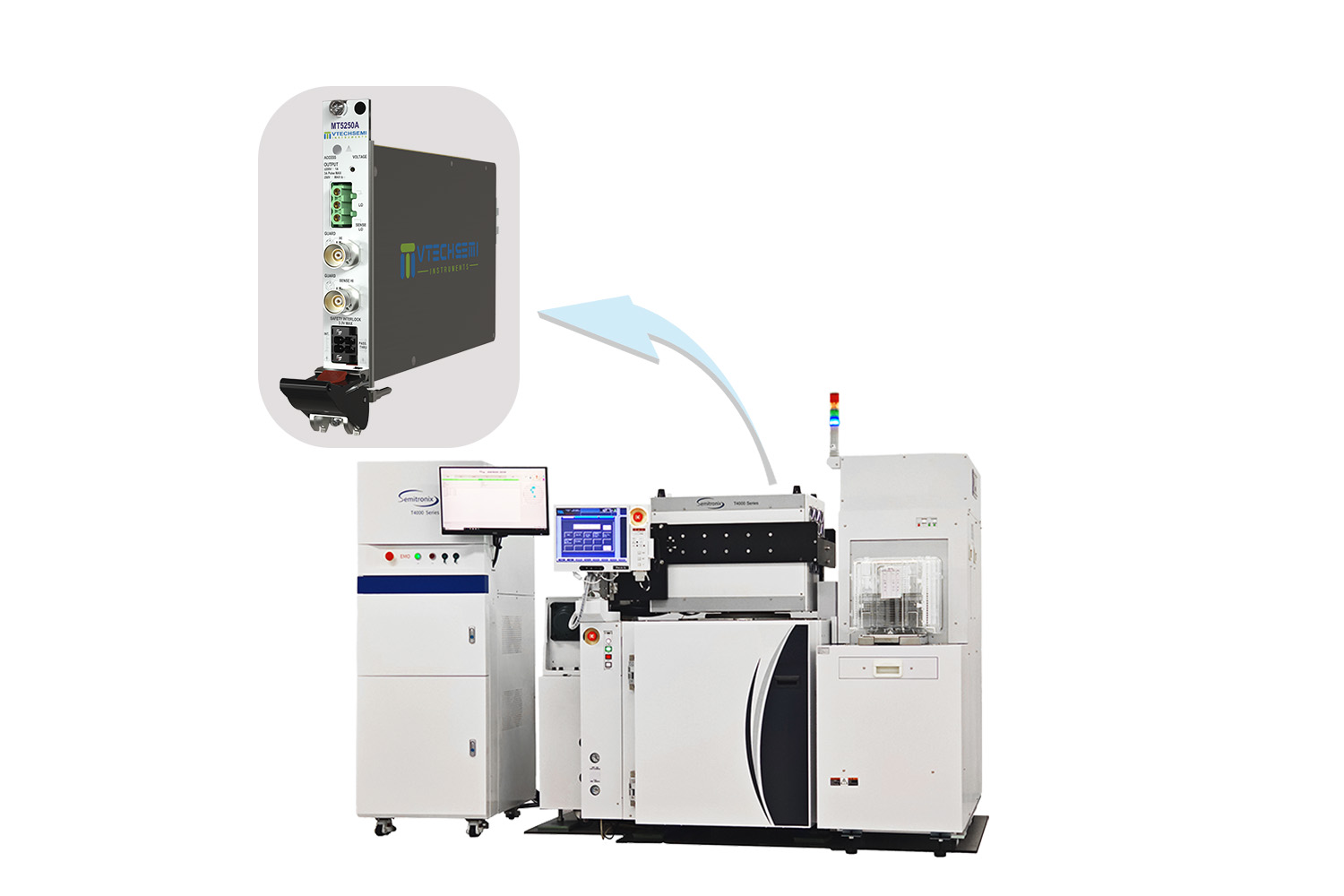

        4、多通道并行测试：基于 PXIe 平台可扩展多块 MT5250A模块，配合矩阵开关实现多测试键同步测量。大幅提升测试效率，适配 12 寸晶圆量产线的高通量 WAT 测试需求。

        MT5250A 在 WAT 测试中的应用，核心价值在于将实验室级的测量精度带入晶圆量产测试环境，通过对工艺监控结构的精准电性表征，实现：实时监控光刻、掺杂、蚀刻、薄膜沉积等关键工艺步骤；快速识别工艺漂移与缺陷，降低不良品率；为工艺优化提供数据支撑，加速新工艺开发与量产导入；提升测试效率，降低测试成本，适配半导体产业先进工艺发展需求。
